Vi har genomfört en installation av laddbox för elbil i ett småhus i Ålsten i Bromma. Uppdraget omfattade ny matning från husets elcentral till garagets yttervägg, montage av laddbox för trefas laddning samt lastbalansering mot husets huvudsäkringar. Arbetet planerades efter en platsbesök där vi gick igenom centralens skick, avstånd och möjliga kabelvägar, och där vi tillsammans med dig valde placering och kapacitet utifrån dina körvanor och elanläggningens förutsättningar.

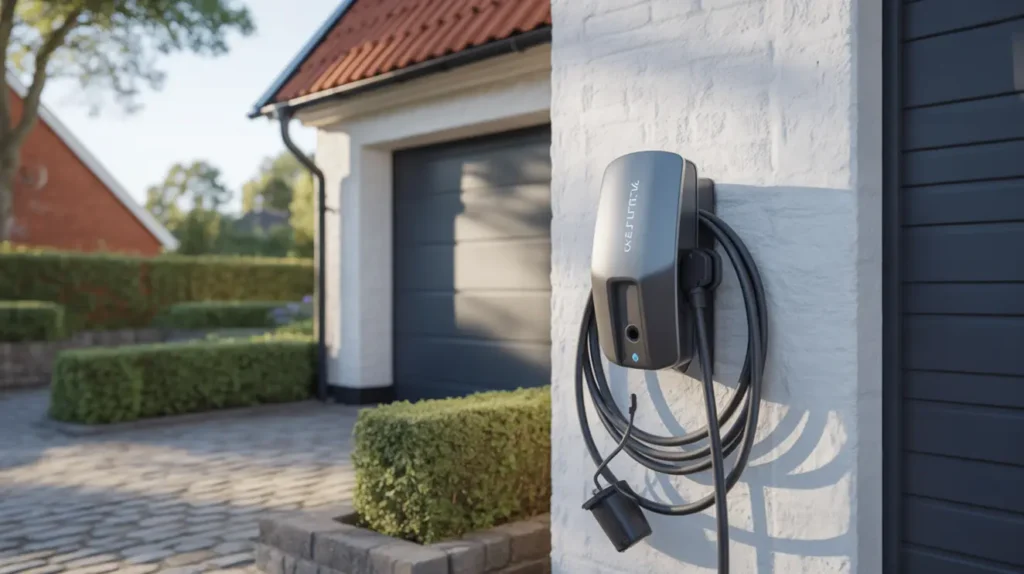

Vi började med en belastningsberäkning på anläggningen, som är säkrad med 3×20 A. För att undvika säkringslöst valdes en 3×16 A matning till laddpunkten med lastvakt som begränsar effekten när övriga laster är höga. Från elcentralen i källaren drogs en ny grupp med EQLQ 5G2,5 i VP-rör fram till ytterväggen. Den utvändiga sträckan till garaget löstes genom ett befintligt genomföringsrör, och över den korta markpassagen la vi N1XV 5G2,5 i 50 mm markrör med rätt djup och markeringsband. Genomföringar i yttervägg tätades för att hålla täthet och skydda mot fukt. Laddboxen monterades på garagets gavel i bekväm höjd för daglig användning, med avstånd till hörn och portar enligt tillverkningsråd och god praxis.
I centralen installerades en trepolig dvärgbrytare 16 A med C-karaktär, och gruppen skyddades av jordfelsbrytare typ A. Laddaren har DC-övervakning på 6 mA, vilket uppfyller kraven för elbilsladdning. Lastvakten monterades med strömtång på inkommande servisledare och kopplades till laddpunkten för automatisk effektreduktion vid hög samtidighet. Efter färdig installation verifierades skyddsfunktionerna. Vi mätte kontinuitet i skyddsledare, isolationsresistans vid 500 V, felströmsbrytarnas utlösningstid och felkretsimpedans för att säkerställa rätt frånkopplingstider. Fasföljden kontrollerades och spänningsfall beräknades mot den faktiska kabellängden. Samtliga ledare märktes i central och vid laddpunkt, och vi dokumenterade kontrollpunkterna i egenkontrolljournalen innan driftsättning. Till sist gick vi igenom handhavande och enkel felsökning med dig och hängde upp kabelhållare för att skydda kontakten vid förvaring.
Om du planerar en laddplats i Ålsten eller i Bromma, hör av dig så tar vi fram en lösning som passar ditt hus och din elanläggning.
