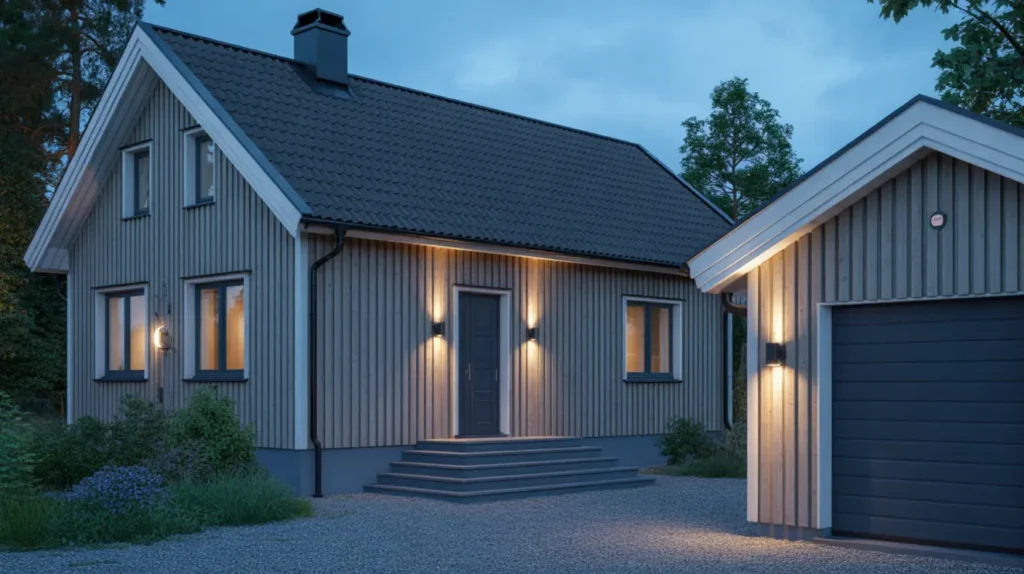

Vid en villa i Abrahamsberg i Bromma har vi installerat ny utebelysning med skymningsrelä för automatisk tändning och släckning. Uppdraget omfattade fyra väggarmaturer längs fasaden och två stolparmaturer vid uppfarten, samt ny matning från elcentralen och montage av fotocell. Målet var att ge jämnt ljus vid entré, altandörr och körbar yta, utan bländning mot gata eller grannar.
Arbetet startade med genomgång på plats där vi markerade armaturlägen, kontrollmätte fasad och planerade kabeldragning så att befintliga installationer och dränering inte stördes. Från elcentralen drogs en egen grupp med 10 A dvärgbrytare, ansluten via befintlig 30 mA jordfelsbrytare. Inomhus lades EXQJ 3G1,5 i VP-rör fram till genomföring mot fasad. Utvändigt användes en UV-beständig installationskabel som drogs i diskret kanal upp till väggarmaturerna, med samtliga kopplingspunkter i IP65-klassade dosor. Till stolparmaturerna grävde vi schakt och lade N1XV 3G2,5 i 32 mm markslang på 35 till 40 cm djup med sandbädd och markeringsband. Genomföringar i puts och tegel borrades med lutning utåt och tätades med butyl och elastisk fog för att hindra fuktvandring. Fotocellen placerades på norrsidan under takfoten, utom ljusspill från armaturerna, och ställdes in på cirka 20 lux med kort tidsfördröjning för stabil funktion. Armaturerna riktades och monterades i lod och våg, med tätningsbrickor mot fasaden. Allt utfördes enligt SS 436 40 00 och gällande krav för utomhusinstallationer.
Efter montage genomförde vi isolationsmätning och kontroll av kontinuitet i skyddsledare, samt verifierade spänning och polaritet vid varje punkt. Vi funktionsprovade fotocellen genom att skärma av givaren och säkerställde att anläggningen tände och släckte utan ryck. Jordfelsbrytaren testades och spänningsfall mättes vid längst liggande armatur. Schakt återfylldes och markstenen lades tillbaka med ny fogsand. Du fick märkning i centralen, enlinjeskiss, komponentförteckning samt instruktion för manuell frånkoppling och justering av fotocellens luxnivå.
Planerar du liknande utebelysning med fotocell i Abrahamsberg eller någon annanstans i Bromma, hör av dig så tar vi fram en lösning som passar din tomt och fasad.
